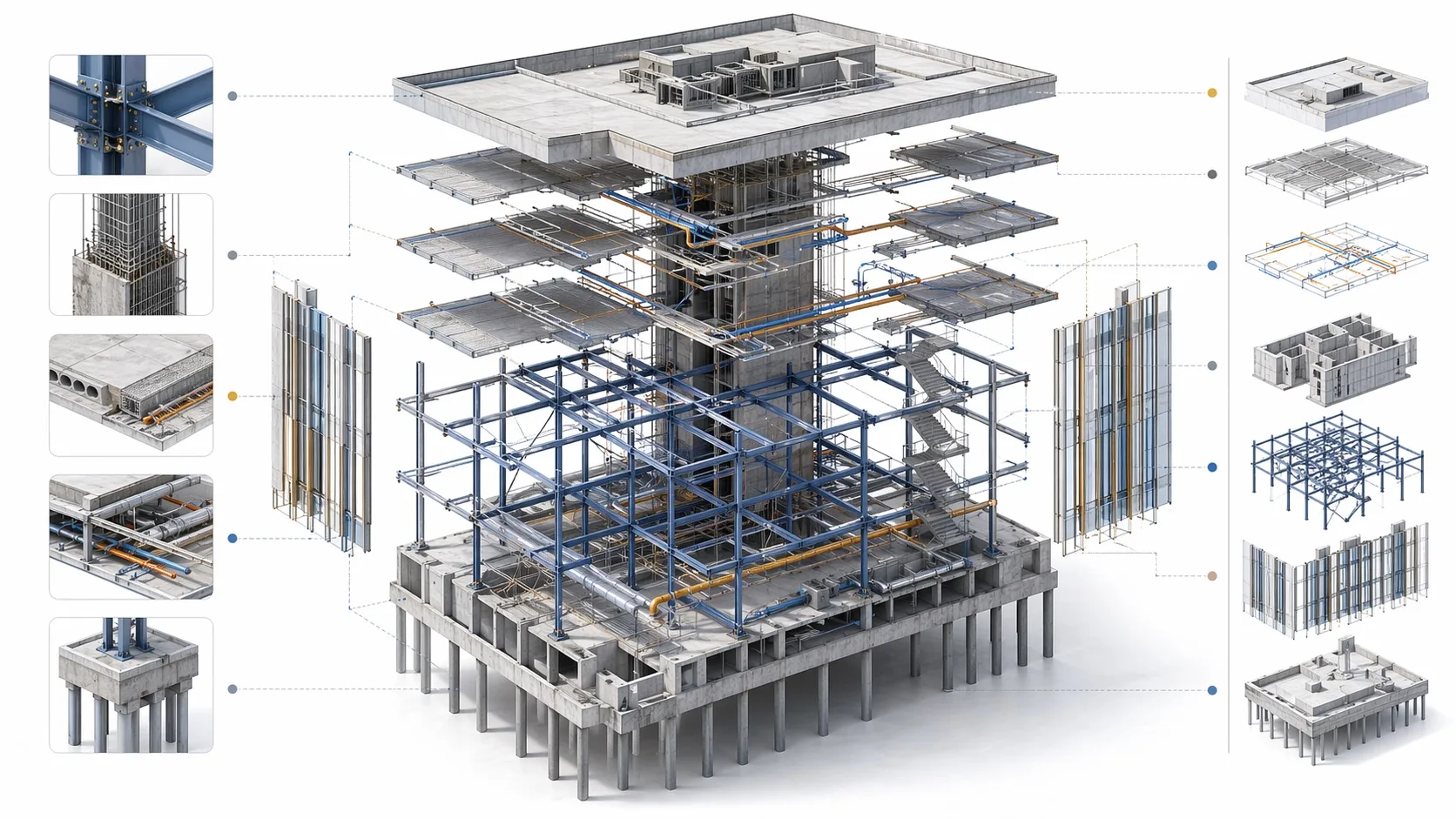

BIM 结构爆炸图生成（构件分层表达）
一键生成 BIM 结构爆炸轴测图：框架、楼板、核心筒、机电管线和构件层级清晰分层，适合工程技术汇报。
参考图 → 生成效果
案例提示词
在土木学妹工作台点击「套用提示词」即可自动填入，可在此基础上补充项目要求。
生成 BIM 结构爆炸图，展示框架、楼板、核心筒、机电管线和构件层级，适合工程技术汇报。
出图步骤
1
上传参考图
上传 BIM 模型截图、结构轴测图，或不上传直接文字描述建筑类型。支持点击选择、拖拽或复制后粘贴，1 张图即可开始。
2
套用案例提示词
在案例卡片点击"套用提示词"，提示词会展示框架、楼板、核心筒、机电管线的构件层级。也可以在提示词基础上补充自己的要求。
3
选择比例与清晰度
常用 16:9 用于汇报和展板，1K 出图快、4K 适合打印和评图；可一次生成 1/2/4 张对比挑选。
4
一键出图并下载
生成结果进入历史记录，可直接下载 PNG/JPG，也可以继续在画布上标注修改后重新生成。
常见问题
没有 BIM 模型能出爆炸图吗？
能。直接文字描述建筑类型和结构体系（如'高层框筒办公楼'），AI 就能生成构件分层的结构爆炸轴测图；有模型截图作参考会更贴近实际项目。
爆炸图能表达机电管线吗？
能。模板默认包含框架、楼板、核心筒和机电管线四个层级，可在提示词中增删层级（如加幕墙、去机电）。
适合什么用途？
工程技术汇报的体系说明、BIM 应用展示、教学演示和投标文件中的技术方案表达页。
