结构受力路径表达图（AI 结构分析图）
结构框架草图一键生成受力路径表达图：核心筒、梁柱体系、楼板传力、关键节点和荷载方向清晰标示，适合结构汇报与教学。

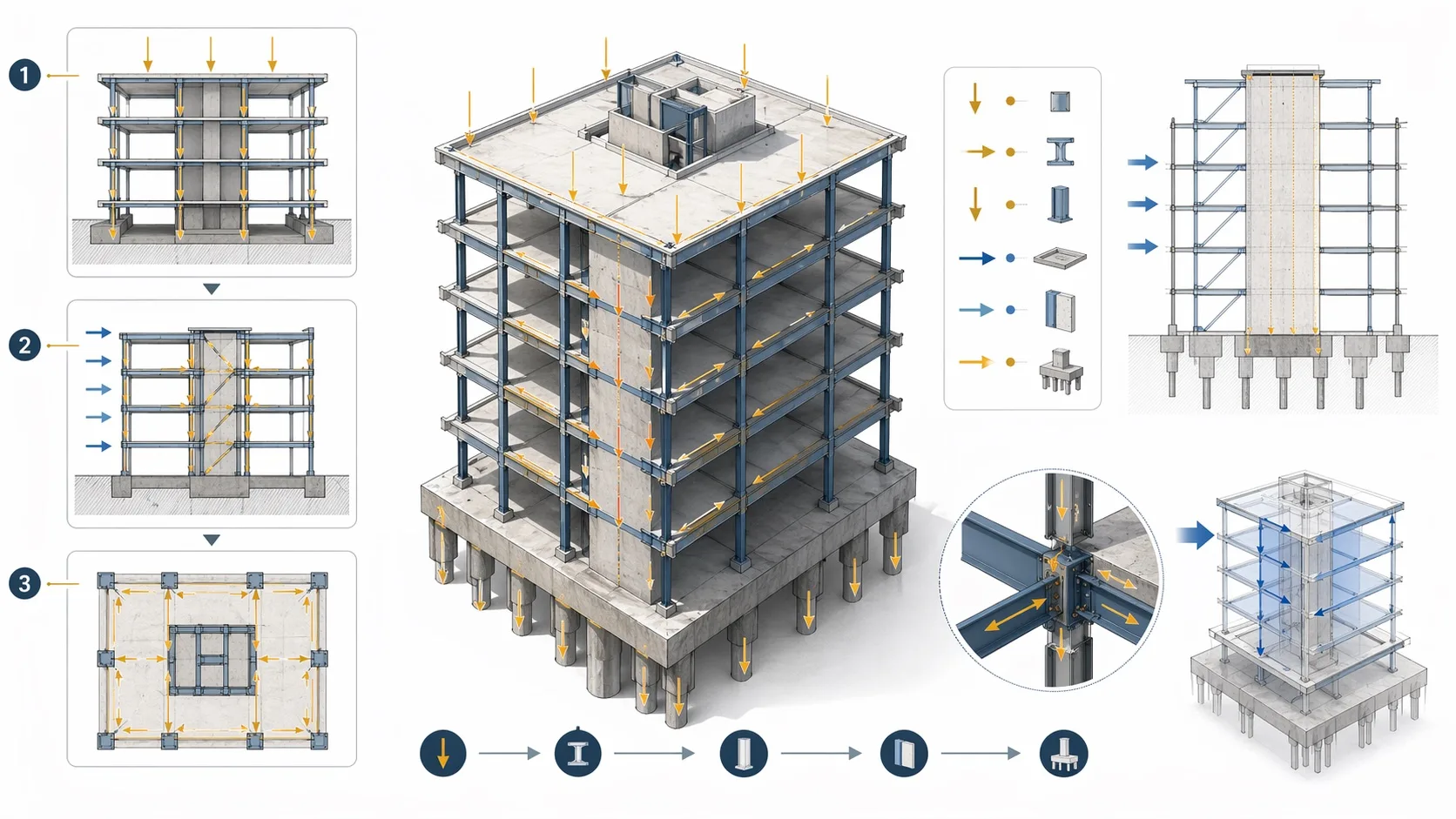

参考图 → 生成效果
案例提示词
在土木学妹工作台点击「套用提示词」即可自动填入，可在此基础上补充项目要求。
把结构框架草图整理成清晰的受力路径表达图，突出核心筒、梁柱体系、楼板传力、关键节点和荷载方向，适合结构方案汇报和课堂讲解。
出图步骤
1
上传参考图
上传结构框架草图、计算模型截图或结构布置图。支持点击选择、拖拽或复制后粘贴，1 张图即可开始。
2
套用案例提示词
在案例卡片点击"套用提示词"，提示词会突出核心筒、梁柱体系、楼板传力、关键节点和荷载方向。也可以在提示词基础上补充自己的要求。
3
选择比例与清晰度
常用 16:9 用于汇报和展板，1K 出图快、4K 适合打印和评图；可一次生成 1/2/4 张对比挑选。
4
一键出图并下载
生成结果进入历史记录，可直接下载 PNG/JPG，也可以继续在画布上标注修改后重新生成。
常见问题
结构受力分析图怎么快速画？
把结构框架草图上传到土木学妹，套用'结构受力路径表达'模板，AI 会生成带力流箭头、构件层级和关键节点的受力路径图，适合方案汇报和课堂讲解。
能表达什么结构体系？
框架、框剪、核心筒、桁架等常见体系都可以；提示词中点明体系名称和传力路径重点，表达会更准确。
这类图适合放在哪里？
结构方案汇报的体系说明页、毕业设计的结构分析章节、课程教学演示，以及投标技术标中的结构方案表达。
